PET/CT 测试指南（GE）

适用范围及免责声明

       1.本测试指南仅适用于生产厂家为GE的PET/CT；

       2.本测试指南属于重庆朕尔医学研究院原创，仅用于技术交流，禁止用于商业用途，因参照本指南造成的不良后果，与编著者无关。

检测指标

       1.空间分辨率

       1.1 模体摆位

       1.1.1根据PET模体的通用摆位方法对模体进行摆位，使用3根毛细管，毛细管尖端定位于CT位内定位线或者外定位线，按机架面板上的定位归零键，对其定位，此时要注意，如果定位于内

定位线则按内定位归零，不要按错。如不归零，操作界面上扫描起始位置会出现红色警告.

       1.1.2 长按机架面板上“PET”键，使毛细管尖端自动进到PET位，如果不操作此步骤也可以，系统进入检测流程后可以自动操作该步骤。

       1.2 点源制备

       1.2.1 根据通用制点源的方法制备3根点源（此方法简单不多讲），插入对应位置，（0,1）（0,10）（0,20），点源位置根据所选NEMA程序版本不一样而不同，通常是前面这三个位置，

可以通过后面“Check Position”来验证。

       1.3 数据采集

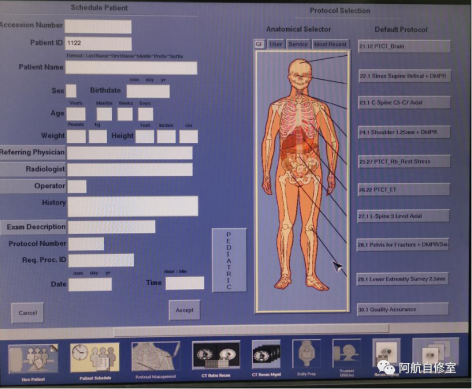

       1.3.1 点击【新患者】打开【患者信息】界面；

       1.3.2 在相应的数据字段中输入/输入患者ID和患者名称，黄色的区域填好即可，以激活协议选择区域；

       1.3.3 Patient Name使用易于识别的名称，如NEMA Spatial Resolution，保证好分辨所检项目；

       1.3.4 点击【GE】，单击患者图标脚的下方，以显示其他协议列表；

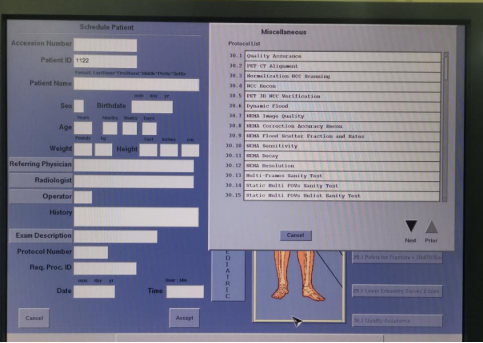

       1.3.5 选择NEMA Resolution；

       1.3.6 进入界面后会出现三个序列，我们只需要第一个序列即可，可以将后面两个序列删除，也可以不用管，不用扫CT，直接选择PET进行扫描，根据提示来，如果之前没有将模体送至

PET位，这一步就会提示按控制台面上的移床键，将其移至PET位中心。

       1.3.7 根据提示按下扫描键，一共大概需要60s采集数据，此时可以在系统界面上观察到有计数的产生，经验值“30kcps”以上，如果计数过低，则药的浓度太低或者位置不准确。

       1.3.8 扫描结束后，此时数据采集完成，该指标的检测也完成，但还需要验证位置的准确性，选择扫描结果界面中在步骤1.3.3中输入的病人姓名，下方列表中选中PT，点击左上角

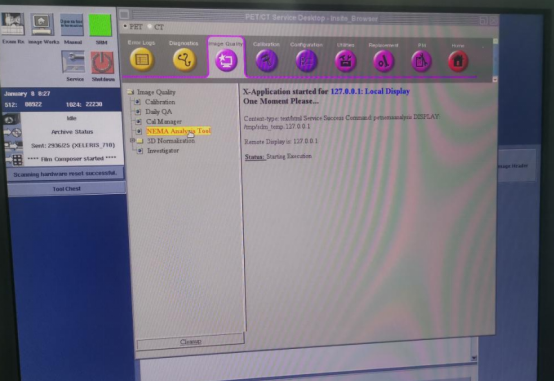

【Service】，点击【Image Quality】图标，打开相应的选项卡，单击【NEMA Analysis Tool】

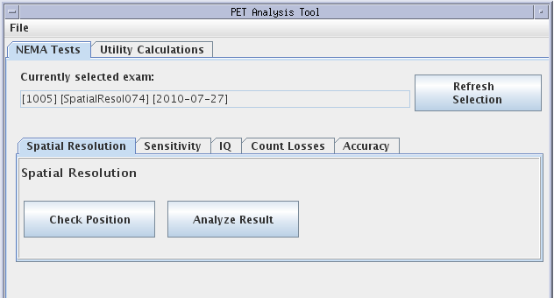

       1.3.9 此时会弹出下方界面，点击【Check Position】对位置进行分析。

       1.3.10 查看左下角的表格内容。X-Y-Z值应该介于±2mm之间，则该次采集数据有效。如果一个或多个值超出±2mm范围，请移动床或者平移点源，再重复步骤1.3.6进行1分钟扫描，

然后返回检查位置，保证X-Y-Z值应该介于±2mm之间。

       1.4 结果分析

       1.4.1 选择位置准确的数据中的PT（1.3.8中提到的），重复步骤1.3.8，弹出1.3.9中的界面，此时选择【Analyze Result】进行结果分析。

       2 灵敏度

       2.1 模体摆位

       2.1.1 使用灵敏度模体，70cm长，5根铜管的模体，取下4根，只留最细的一根，放置在（0，0）位置，参照步骤1.1.1使CT定位线和模体中心位置对齐。

       2.1.2 长按机架面板上“PET”键，使模体自动进到PET位，如果不操作此步骤也可以，系统进入检测流程后可以自动操作该步骤。

       2.2 线源制备

       2.2.1 根据通用制线源的方法制备1根长约70cm，体积2.5mL的线源，活度0.05-0.27mCi（此方法简单不多讲），将线源插入铜管内。

       2.2.2 可以扫CT对放置的模体位置进行精确定位，调整模体位置，保证模体在CT扫描位的正中间。

       2.3 数据采集

       2.3.1 点击【新患者】打开【患者信息】界面；

       2.3.2 在相应的数据字段中输入/输入患者ID和患者名称，黄色的区域填好即可，以激活协议选择区域；

       2.3.3  Patient Name使用易于识别的名称，如NEMA Spatial Resolution保证好分辨所检项目；

       2.3.4 点击【GE】，单击患者图标脚的下方，以显示其他协议列表；

       2.3.5 选择NEMA Sensitivity；

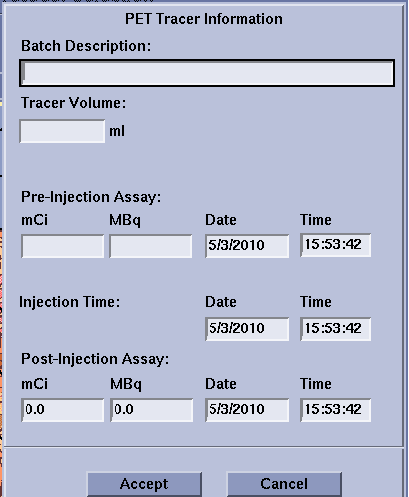

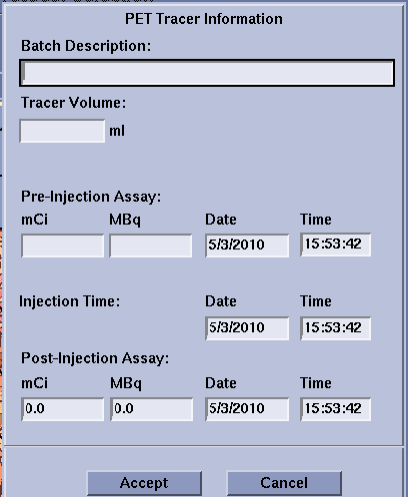

       2.3.6 输入源相关信息，注意核素类型、单位，注意一定要按【Enter】不能用鼠标点，不然处理数据会卡死。

       2.3.7 进入数据采集界面，此时会出现4个序列，只需要第1个，不用扫CT，直接点击PET扫描，根据提示来，采集时间大约1分钟，此时可以在系统界面上观察到有计数的产生，经验值

100+kcps，反正不小。当第一根采集完，控制面板【扫描】会闪烁绿灯，增加下一根铜管，点击【扫描】，重复5次。

       2.3.8 扫描结束后，选择扫描结果界面中在步骤2.3.3中输入的病人姓名，下方列表中选中RAW一共5个文件，点击左上角【Service】，点击【Image Quality】图标，打开相应的选项卡，

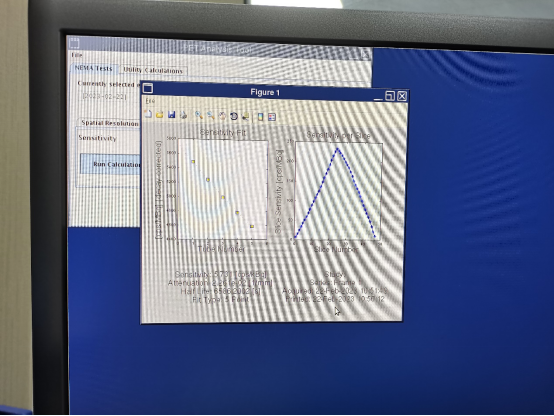

单击【NEMA Analysis Tool】，点击【Sensitivity】，点击【Run Calculation】，等待运行出结果，结果如下图。

       2.3.9 将模体位置换成（0,10）重复上述步骤采集并分析该位置的结果。

       3.散射分数和等效计数率

       3.1 模体摆位

       3.1.1 将散射分数模体拼接好，线源孔朝下，调整好位置，定位光位于模体中心位置，十字交叉中心位于模体一个面的中心，定位可参照步骤1.1.1，可以通过扫描CT来准确定位，使模体

处于CT位正位和侧位的正中间。

       3.1.2 同1.1.2

       3.2 线源制备

       3.2.1根据通用制线源的方法制备1根长约70cm，体积5mL的线源，活度≥33mCi（此方法简单不多讲），记录制作前和注射后注射器的活度和时间，将做好的线源插入模体下方的孔。

       3.3 数据采集

       3.3.1 点击【新患者】打开【患者信息】界面；

       3.3.2 在相应的数据字段中输入/输入患者ID和患者名称，黄色的区域填好即可，以激活协议选择区域；

       3.3.3  Patient Name使用易于识别的名称，如NEMA Spatial Resolution；

       3.3.4 点击【GE】，单击患者图标脚的下方，以显示其他协议列表；

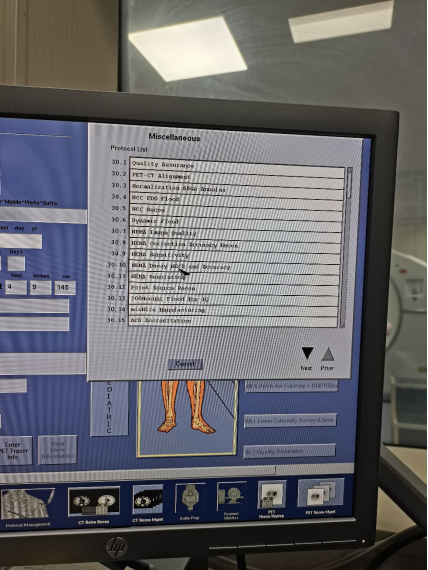

       3.3.5 选择【NEMA Decay NECR and Accuracy】散射分数扫描协议；

       3.3.6 输入源相关信息，注意核素类型、单位，注意一定要按【Enter】不能用鼠标点，不然处理数据会卡死。

       3.3.7 进入数据采集界面，点击PET进行数据采集，此时可以在系统界面上观察到有计数的产生，经验值6500+kcps，会有12+小时的倒计时计数。

       3.3.8 扫描结束后，选择扫描结果界面中在步骤3.3.3中输入的病人姓名，下方列表中选中GEMS PET GAM格式的文件，点击左上角【Service】，点击【Image Quality】图标，打开相应

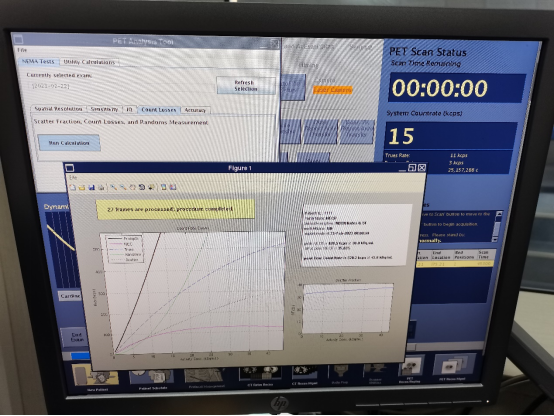

的选项卡，单击【NEMA Analysis Tool】，点击【Count Losses】，点击【Run Calculation】，等待运行出结果，时间稍长，结果如下图。

供稿人：杨睿
